| Parameter (Unit) | MPALD | PEALD |
|---|---|---|
| Bubbler temperature (°C) | 25 | 25 |
| Substrate temperature (°C) | 250 | 300 |
| TMA carry gas flow rate (sccm) | 100 | 120 |
| TMA pulse time (s) | 0.1 | 0.1 |
| TMA purge time (s) | 4 | 4 |
| Ar flow rate (sccm) | 3000 | 80 |
| O₂ flow rate (sccm) | 10 | 380 |
| O₂ pulse time (s) | 3 | 28 |
| Ar purge time (s) | 5 | 4 |
| Plasma power (W) | 800 | 3000 |

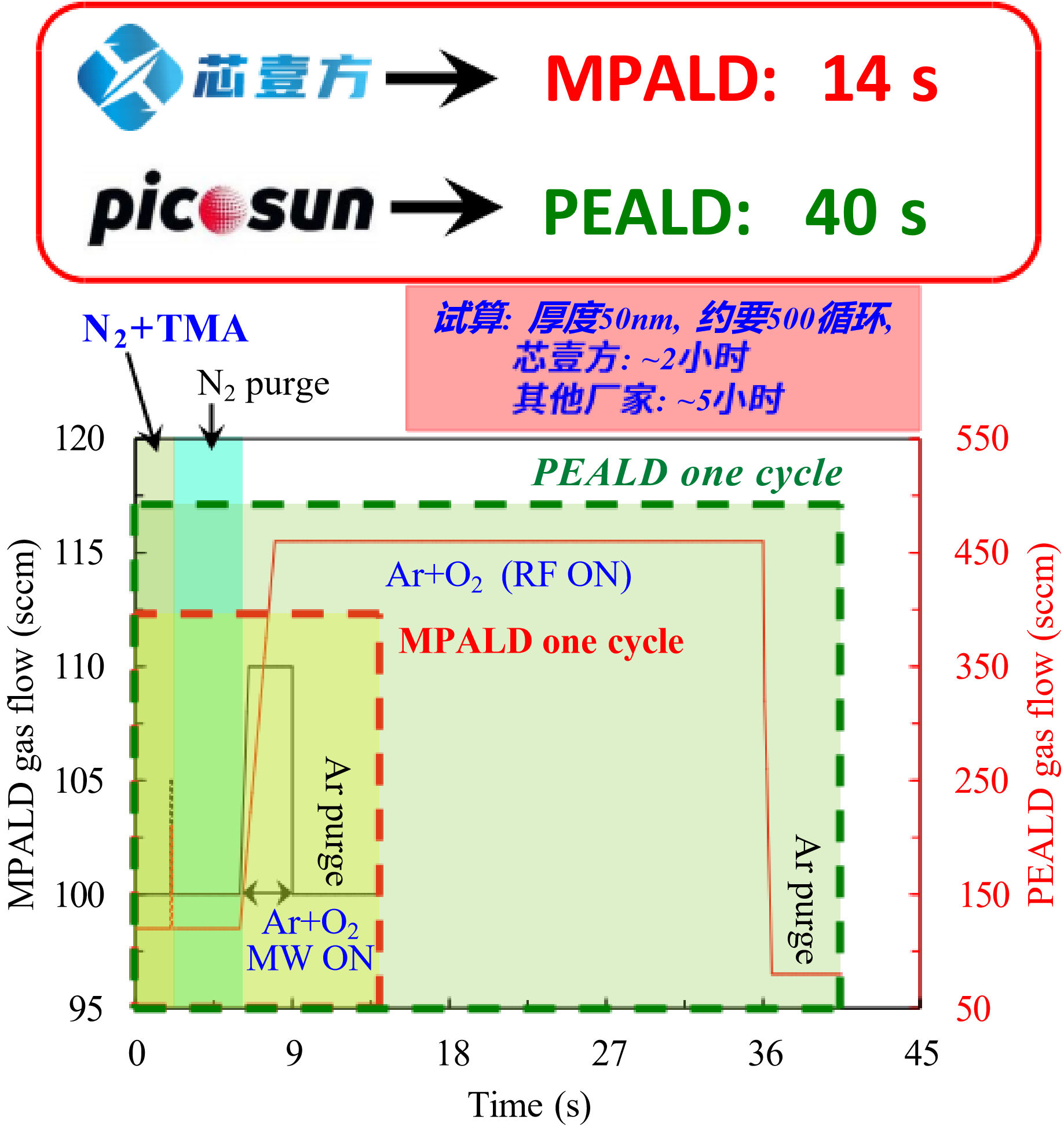

| Cycle time (s) | 14 | 40 |
| O* intensity (arb. units ) | 22388 | 6008 |

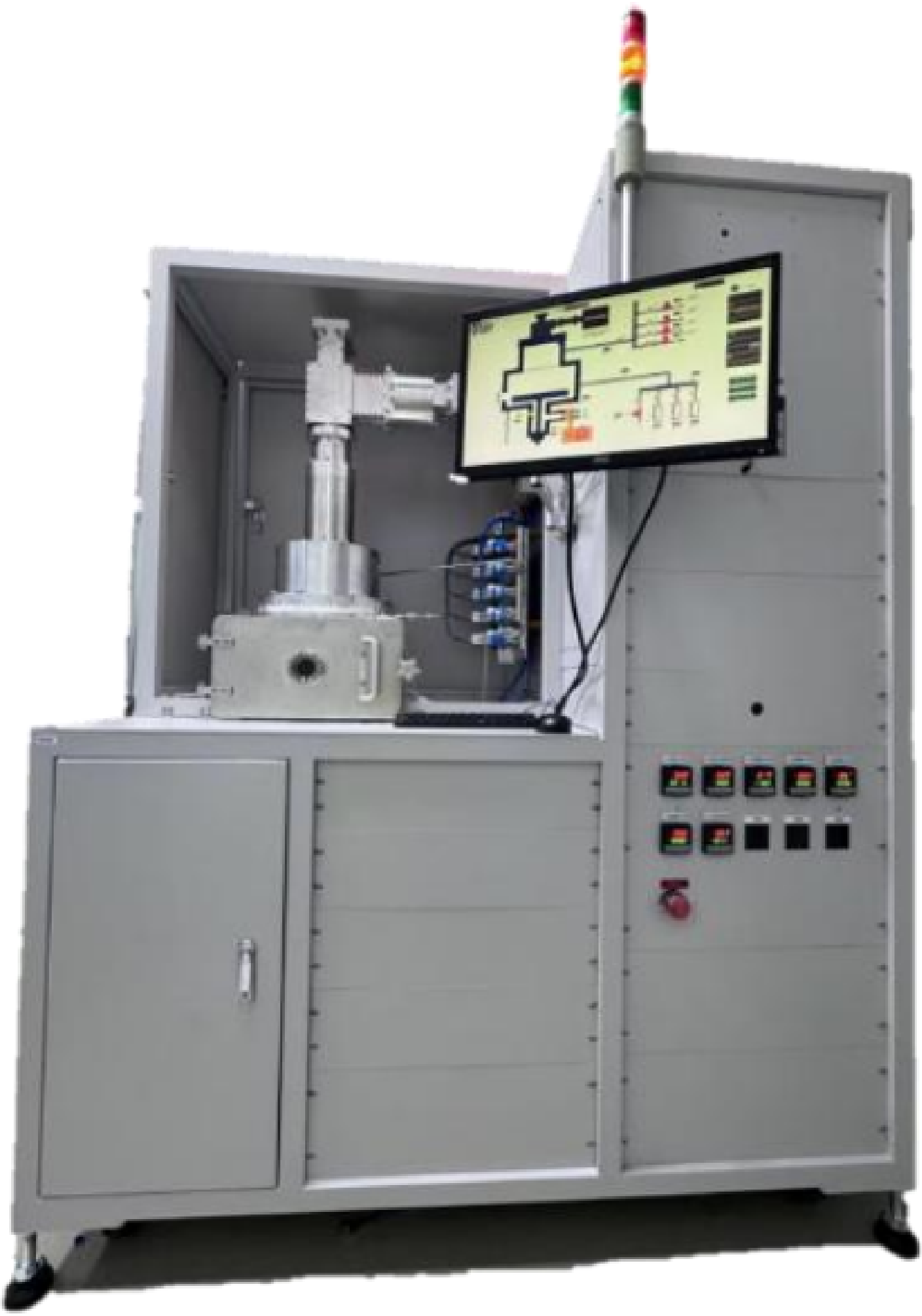

MPALD = Modulated Pulsed ALD（调制脉冲原子层沉积），本质是在传统 ALD 基础上，对前驱体脉冲、吹扫、等离子体 / 反应时序做高频、精细调制，是先进半导体、存储器、MEMS、高 k 介质常用的下一代 ALD 工艺，核心优势集中在台阶覆盖、薄膜质量、速率、均匀性、可量产性五大方面。
脉冲时间固定，前驱体扩散受限于分子自由程，深孔、狭缝、3D 结构底部前驱体不足，易出现底部膜薄、顶部偏厚。
采用短脉冲 + 多次循环 + 低压调制，前驱体更充分扩散到高深宽比结构底部，深孔 / 沟槽上下厚度差更小，保形性（Conformality）显著优于传统 ALD，适配 3D NAND、MRAM、深硅通孔、MEMS 结构。
单次脉冲量大、反应快，易出现前驱体不完全反应、碳残留、氧杂质、针孔。
前驱体微量、多次脉冲，反应更彻底；可精准调控等离子体 / 氧化剂时序，碳 / 氮杂质更低，薄膜更致密、漏电流更小、击穿电压更高；特别适合 HfO₂、Al₂O₃、TiO₂、ZrO₂ 等高 k 栅介质、阻变层。
为保证覆盖，必须拉长吹扫、脉冲时间，速率慢。
通过时序调制、并行脉冲、减少无效吹扫时间，在保持 ALD 自限制特性前提下，单位时间沉积厚度提升 30%–100%，产能更高，适合晶圆厂量产。
只能 "一层一层" 均匀生长，很难梯度调控、界面改性。
可逐周期微调前驱体剂量、等离子体功率、氧化时间，实现：渐变组分薄膜（如 HfO₂‑Al₂O₃梯度）、超薄界面钝化层、原子级精准厚度控制，适合先进逻辑、MRAM、FeRAM 纳米级薄膜。
等离子体持续作用，离子轰击损伤晶圆表面。
可做脉冲式等离子体，等离子体只在反应阶段开启，吹扫阶段关闭，离子损伤小、表面粗糙度更低，适配敏感材料（磁性薄膜、二维材料、软衬底）。
对温度、压力、流量敏感，批量一致性难控。
通过精细时序补偿，温度 / 压力容忍度更高，整片晶圆、批次间厚度均匀性更好，良率更高。
| 薄膜特性 | Al₂O₃ PEALD/MPALD | HfO₂ PEALD/MPALD | Ga₂O₃ PEALD/MPALD | 比较分析 |
|---|---|---|---|---|
| 沉积速率 [Å/ cycle] | 1.0 / 1.1 | 0.9 / 1.1 | 0.6 / 0.9 | MPALD等离子密度高,氧化反应更快更完整饱和反应 |
| 单一循环时间 (s) | 40 / 14 | 36 / 15 | 34 / 11 | MPALD等离子密度高,氧化反应完全,等离子开启时间短 |
| 薄膜密度 [g/cm³] | 3.0/3.3 | 10.2 / 11.3 | 5.28 / 5.38 | 等离子密度高,能量强活化减少杂质,薄膜密度更高 |
| 折射率 (n@632 nm) | 1.66 / 1.68 | 2.12 / 2.18 | 1.82 / 1.84 | MPALD 薄膜更致密,光学性能更稳定 |
| 介电常数 (k) | 9.2/9.5 | 19.2 / 20.3 | - | 等离子辅助反应提高氧化程度与键结能,介电常数略升 |
| 击穿场强 (MV/cm) | 8.7 / 15.6 | 5.5 / 6.5 | - | MPALD 薄膜紧密且缺陷少,耐电强度更高 |
| 带隙 (ev) | - | 5.6 / 5.7 | 4.82 / 4.96 | MPALD 薄膜中碳氢残留少,氧空缺比例低,带隙略高 |
| 氧空缺比例 [ONL %] | 16.4 / 7.8 | 22.2 / 10.8 | 15.3 / 5.26 | MPALD氧等离子密度高,抑制氧缺缺陷形成 |
| C 含量 [%] | 3 / 0.5 | 4.8 / 0.8 | 3.2 / 0.6 | 等离子密度高,能量强,反应完全,减少薄膜C杂质污染 |
| Thin Film | Ga₂O₃ | HfO₂ | ||
|---|---|---|---|---|
| Parameter (Unit) | MPALD | PEALD | MPALD | PEALD |
| Precursor | TMG | TEMAH | ||
| Bubbler temperature (°C) | 0 | 120 | 120 | |
| N₂ carry gas flow rate (sccm) | 100 | 50 | 50 | |
| Precursor pulse time (s) | 0.2 | 1.6 | ||
| TMA purge time (s) | 4 | 10 | 5 | 12 |
| Ar flow rate (sccm) | 3000 | 80 | 3000 | 50 |
| O₂ flow rate (sccm) | 10 | 380 | 10 | 100 |
| O₂ pulse time (s) | 3 | 20 | 3 | 10 |
| Ar purge time (s) | 4 | 4 | 5 | 12 |
| Substrate temperature (°C) | 250 | 250 | 250 | 300 |
| Plasma power (W) | 800 | 2500 | 800 | 2500 |
| Cycle time (s) | ~11 | ~34 | ~15 | ~36 |
| O* intensity (arb. units ) | 22388 | 4638 | 22388 | 6830 |
| TALD (热式 ALD) | PEALD (等离子增强ALD) | MPALD (微波等离子增强ALD) | 比较分析 | |
|---|---|---|---|---|
| 沉积速率 [Å cycle] | 约 0.9-1.2 | 约 1.0-1.2 | 1.1-1.3 | PE/MPALD 中自由基活性更高,反应更完整 |
| 单循环时间[s] | 25-35 | 30-40 | 14 | MPALD 中氧自由基高,反应时间短 |
| 薄膜密度 [g/cm³] | 3.0左右 | 3.1-3.3 | 3.3-3.5 | 等离子活化减少杂质,密度更高 |
| 折射率 (n@632 nm) | 1.60-1.68 | 1.66-1.75 | 1.68-1.73 | PE/MPALD 薄膜更致密,光学性能更稳定 |
| 介电常数 (k) | 8.0-8.6 | 9.0-9.5 | 9.3-9.6 | 等离子辅助反应提高氧化程度与键结能 |
| 漏电流密度(1 MV/cm) A/cm² | ~10⁻⁸ | ← 10⁻⁹ | ← 10⁻⁹ | PE/MPALD 薄膜中碳氢残留少,漏电显著降低 |
| 击穿场强 (Ebd) MV/cm | 6-8 | 8-10 | 10-16 | PE/MPALD 薄膜紧密且缺陷少,耐电强度更高 |
| 界面品质 [Si/Al₂O₃] | O''或C残留偏多 | 界面陷阱密度Dit较低 | 界面陷阱密度Dit低 | PE/MPALD 可形成更理想Si-O-Al界面 |
| 低温沉积能力 [°C] | → 150 始具反应性 | 100-250 仍可沉积高质量薄膜 | 100-250,低于100°C仍可沉积高质量膜 | PE/MPALD 适合柔性电子与聚合物基板 |
| 适用领域 | CMOS、GaN 功率器件 | TFT、MEMS、3D NAND 等高深宽比结构 | 高介电闸介质、光学防反膜、封装层与阻障层 | 依应用温度与结构需求选择 |
